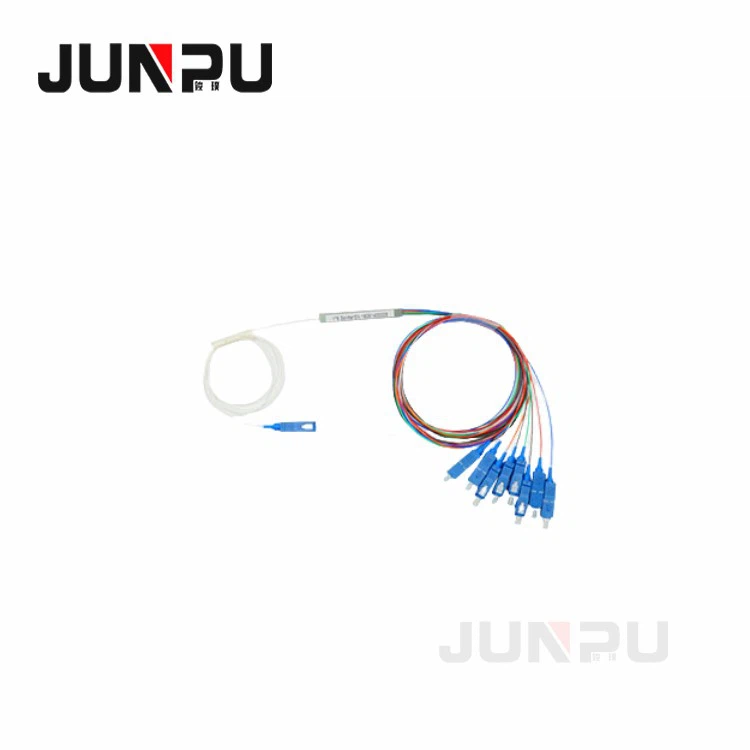

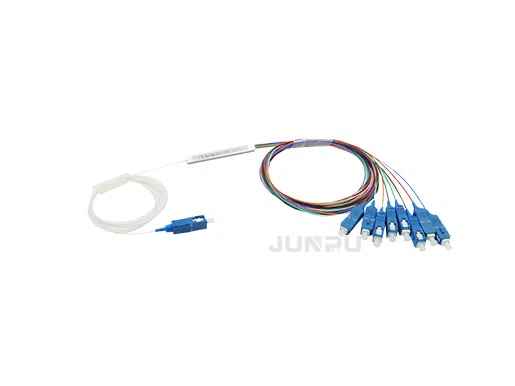

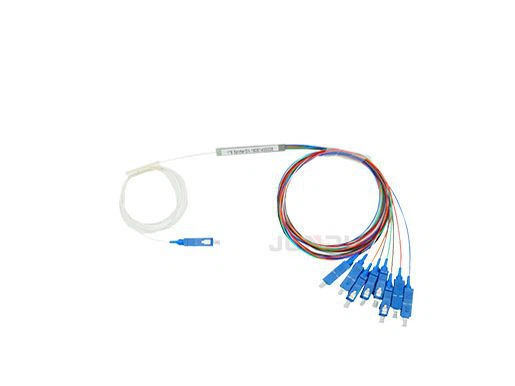

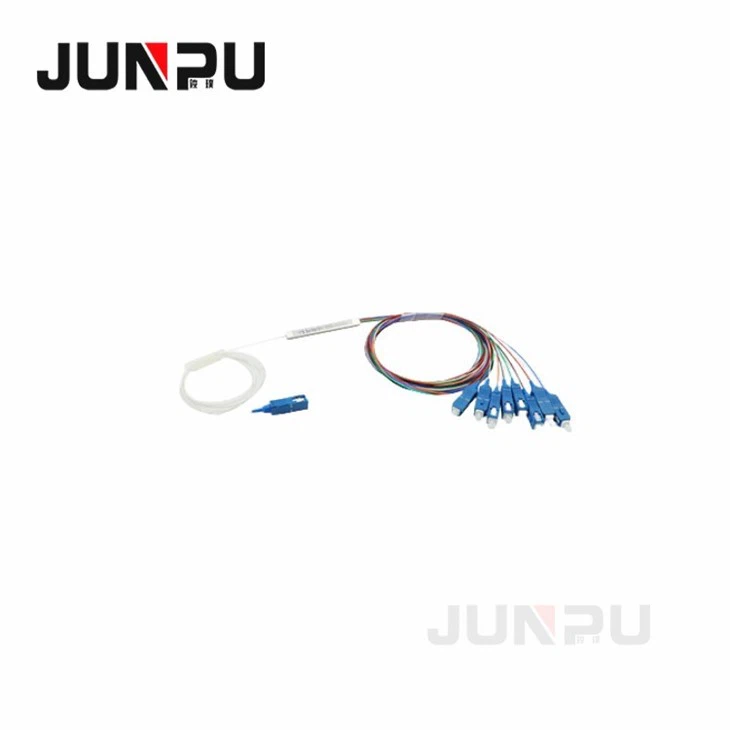

Mini Steel Tube PLC osztó

A JUNPU PLC Fiber Optic Splitter egy mikro-optikai alkatrész, amely sík fényhullámú áramköri technológián alapul, és alacsony költségű fényelosztási megoldást kínál kis formájú és nagy megbízhatósággal. A PLC-k gyártása szilícium-dioxid üveg hullámvezető áramkörökkel történik, amelyek egy v-horonyú száltömb chiphez vannak igazítva, amely szalagszálat használ. Miután mindent összeállított és ragasztott, egy miniatűr házba csomagolják. A PLC-osztók kiváló minőségű teljesítményt nyújtanak, például alacsony beillesztési veszteséggel, alacsony PDL-vel, nagy visszatérési veszteséggel stb. A PLC egy újabb technológia. A PLC elosztók jobb megoldást kínálnak nagyobb alkalmazásokhoz. A hullámvezetőket litográfiával állítják elő szilícium-dioxid-üveg hordozóra, amely lehetővé teszi bizonyos százalékos fény továbbítását. Ennek eredményeként a PLC elosztók pontos és egyenletes felosztást kínálnak minimális veszteséggel egy hatékony csomagban.

Paraméterek	Mértékegység	1:02	1:04	1:08	1:16	1:32	0.086111111
Hullámhossz (nm)		1260~1650
Beillesztési veszteség csatlakozók nélkül (dB)	Max	4,0	7,4	10,7	13,7	16,9	21,0
Beillesztési veszteség csatlakozókkal (dB)	Max	4,5	7,7	11,2	14,2	17,5	21,5
Egyenletesség csatlakozók nélkül (dB) (Egyenletesség elvesztése)	Max	0,6	0,6	0,8	1,2	1,7	2,5
Egyenletesség a csatlakozókkal (dB) (Veszteség egyenletessége)	Max	0,6	0,8	1,0	1,4	1,7	2,5
PDL (dB) (polarizációfüggő veszteség)	Max	0,2	0,3	0,3	0,3	0,3	0,4
Megtérülési veszteség (dB)	Min	55
Irányítás (dB)	Min	60
Üzemi hőmérséklet (ºC) és tárolási hőmérséklet (ºC)	Min	od -40 do +75
A szál típusa szerint		ITU-T G652.D i ITU-T G657.A
Szálhossz (m)		1-nél nagyobb vagy egyenlő.{1}}
típusú csatlakozók használata esetén		SC/APC, SC UPC vagy csatlakozó nélkül
