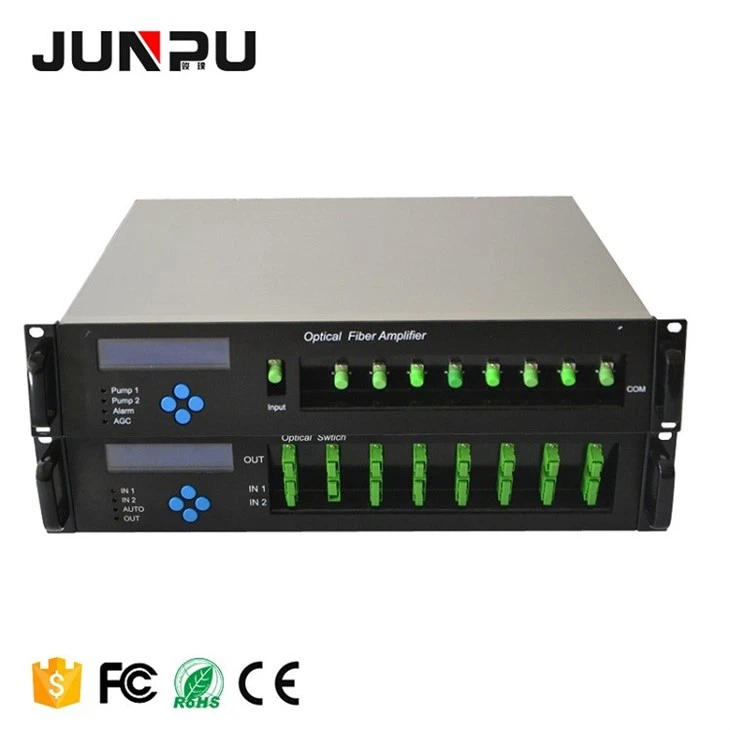

1550 nm EDFA WDM
Ez a 2U 1550 nm-es EDFA WDM sorozatú nagy teljesítményű erősítő egy nagy teljesítményű, több kimenetű optikai szálas erősítő 1535-1565 nm erősítési spektrum sávszélességgel. Főleg CATV vagy 1-8 folyamatos szalagcsatorna (ITU hullámhossz) alkalmazásokhoz tervezték. Rugalmas, alacsony költségű megoldást nyújt a nagy és közepes méretű városok CATV-rendszereinek nagyszabású FTTH-lefedésére. A 2U sorozatú EDFA egyhullámú kábeltelevíziós átvitelt, CWDM egyszálas háromhullámú, lapos erősítésű típusú, DWDM-et képes elérni; Megbízható és kiváló teljesítményaránya az FTTH, FTTB, DBS, MMDS, FTTX pon fő alkalmazása között, a CATV nagy építése A közepes méretű optikai szálas átviteli hálózat fontos berendezés.
|
technikai paraméterek |
2U sorozat |
|
Max hullámhossz |
1535-1565nm |
|
Minimális bemeneti teljesítmény |
-10dBm |
|
Max bemeneti teljesítmény |
+10dBm |
|
Korlátozott üzemi hőmérséklet |
-25 fok ~+70 fok |
|
Korlátozott üzemi feszültség |
AC90~265V&DC30~72V&DC30~72V |
|
Hullámhossz |
1535-1565nm |
|
Bemeneti teljesítmény |
-5dBm~+10 dBm (normál bemenet -2dBm~+5 dBm) |
|
Kimeneti teljesítmény |
33 dBm ~ 40 dBm (WDM -1 dBm) |
|
Kimeneti port |
SC: 16/32/64;LC: 32/64/128 |
|
Mindegyik kimeneti teljesítmény |
10-23 dBm vagy testreszabott |
|
Zaj |
＜ 5.0dB(tűs=0dB) |
|
Polarizációs függőség elvesztése (PDL) |
＜ 0,3 dB |
|
Polarizációs függőségi nyereség (PDG) |
＜ 0,4 dB |
|
Polarizációs módú diszperzió |
＜ 0,3 dB |
|
Szivattyú szivárgási teljesítménye |
＜ -30dBm |
|
Visszhangvesztés |
Nagyobb vagy egyenlő, mint 56 dB |
|
Optikai csatlakozó |
SC/APC&SC/UPC&LC/APC&LC/UPC |
Alkalmazások
• AM CATV
•Digitális CATV
• DBS és MMDS
•FTTx PON
Jellemzők
(1) 2U, 19″ szabványos cHFA1550ssis, könnyen telepíthető.
(2) Ultra-nagy teljesítmény, akár 5 W teljes kimeneti teljesítmény, 2000-4000 db optikai csomópont hordozható.
(3) Alacsony zajszint, alacsonyabb tHFA1550n 5,5 dB +5 dBm bemenetben.
(4) Nagyon alacsony CSO-romlás:<-70 dBc
(5) 23 dBm × N kimenet, 20 dBm × N vagy 17 dBm × N kimenet
(6) Nagy LCD kijelző
(7) Intelligens hőmérséklet-szabályozó rendszer: speciális hőmérséklet-szabályozó chipet alkalmaz, a hőelvezetést és az energiafogyasztást 30%-kal csökkenti a hagyományos termékekhez képest.
(8) 1310 nm, 1490 nm, 1550 nm WDM (opcionális) integrálható.
Részletek
